ESD接地工程案例

防静电接地：
静电主要由不同物质相互摩擦而产生，在电子厂房生产过程中，静电所造成的危害是多方面的。首先，该工程中很多设备及仪器对静电电压比较敏感，静电会影响其正常工作甚至出现错误;其次，由静电产生的高电压会引起人身触电；另外，当静电严重时肯能会引起火花放电，严重的会造成火事故。 为消除静电所产生的危害，就必须采取措施。消除静电的方法很多，但是最简单和最有效的办法是采取接地措施。该电子生产厂房中，对所有会产生静电的设备都应保证可靠接地。这类地坪在的防护材料中，分布有铜线构成的网络，这些金属网络彼此形成电气通路，用于防静电地坪的静电传导。作为电气设计配合，应该防静电地坪所在空间的建筑柱上，适当预留接地端子。在地坪敷设完毕后，将防静电地坪内的金属线与该接地端子相连。另外，接地端子须通过柱内主筋与接地极连通，以使静电通过接地端子沿柱内主筋流向地极。

   (1)厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.

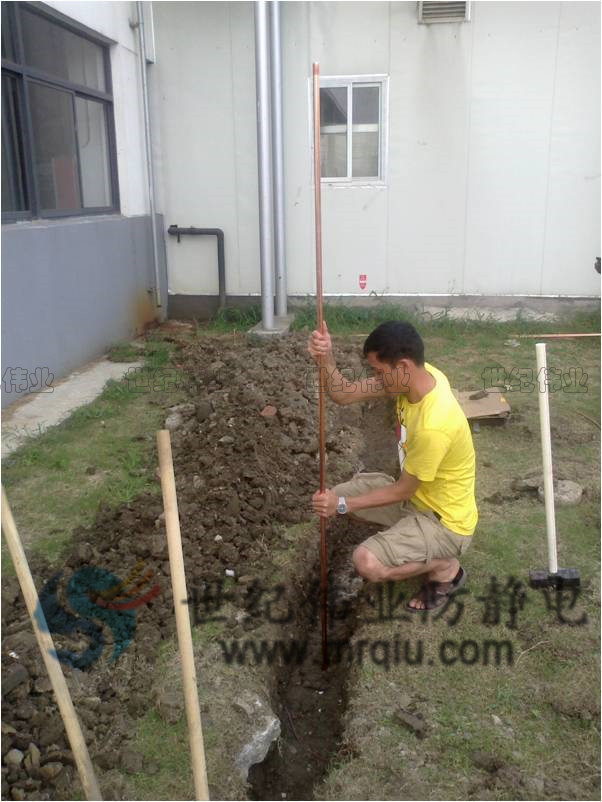

  (2)埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深1.5m以上坑,将2m以上铜包钢垂直接地极（见图1）打入坑内(铜包钢属于新型复合材料，其材料内部是钢芯，外部是铜，兼有纯铜接地材料良好的导电性（集肤效应），耐腐蚀性和钢材料的硬度，拉力与韧性，同时具有成本比纯铜接地材料低廉等优势),垂直接地极之间加入降阻模块(见图2)已达到和地面的充分接触，再用70㎡绞线将这三处焊接在一起（见图3）,用16ｍ㎡绝缘铜芯线焊上引入室内为干线.

  (3)坑内施以适量降阻剂,以增加土壤导电性,填埋后用接地电阻测试仪（见图4）测量,接地电阻应<1Ω.且每年至少测试一次。
