静电接地工程

静电接地是整个防静电系统的基础,也是消除静电最快捷、有效、永久的方法。世纪伟业承接各种防静电接地系统工程(ESD接地工程、静电接地工程、防静电接地工程),电阻可达到所要求(客户所指定阻值)。接地体总体布置设计应视地形、地势、土质等情况而定,并无一定之规,而应根据具体条件进行设计。共分垂直、水平及二者混合的布置方式。

一、布置方式

1、 垂直方式

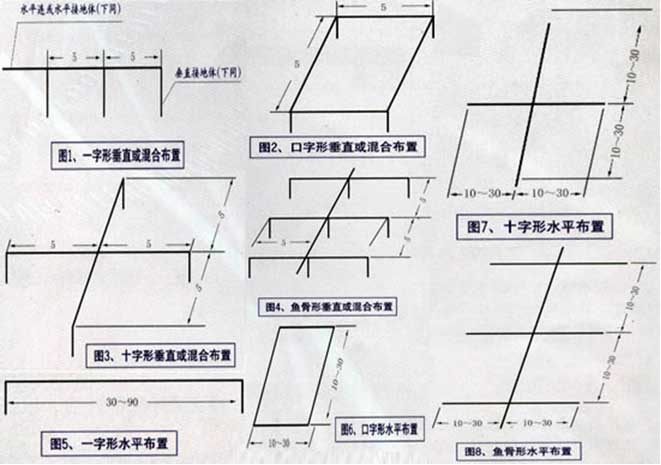

如图1-4,分一字形、十字形及鱼骨形。特别要指出的每根垂直接地体之间的距离不应小于5米,否则有屏蔽作用,降低降阻效果,此方法仅在垂直接地体周围按下图(垂直接地体的埋设)施用降电阻剂,此法适用于地形狭窄,但能深挖或有条件使用机械钻孔的情况。
2、 水平方式
如图5-8亦分一字形、十字形及鱼骨形。不打垂直接地体,只打水平接地体,并在其周围按下图(水平接地体的埋设)施用降电阻剂,此方法效果差、最好不用。但在地形宽阔而地质情况又不便深挖并无机械深钻的情况下,只好使用此法,但接地体要尽量拉长。
3、混合方式
如图1-4,水平连接线亦要挖到尽可能深,使其成为水平接地体,并在其周围施用降电阻剂。垂直接地体周围当然亦同时施用降电阻剂。
此法适用于地形狭窄而又不便深挖的的条件差的情况。水平与垂直接地坑的深度均可适当比规定值浅些。
最后,应该指出的是:上述施工方式是对一般工程而言;对一些大型或尖端技术工程常常要用大型网格状地网,甚至使用贵金属组成地网,这时可在原设计的地网中的金属接地体周围按下图(垂直接地体的埋设)或下图(水平接地体的埋设)的方法施用降电阻剂、即能满足降阻的要求。

ESD接地工程


二、施工方法

1、在现场按3:2的比例,把降阻剂加水搅拌均匀,成浆糊状。立即倒入放好接地体的坑中,再填满细土并夯实。

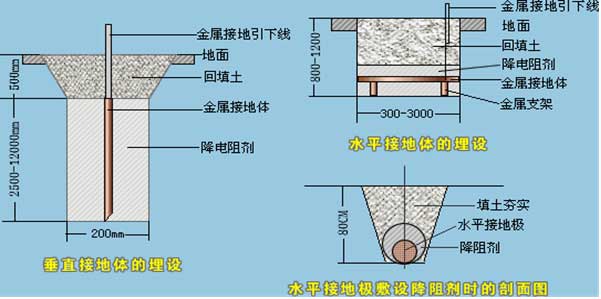

2、施工图示
防静电 接地工程施工方法
3、在垂直接地极使用降阻剂施工,无机械打孔条件时,可预定敷设降阻剂的接地极外径,加工一钢管作为外模,放在人工开挖的大口接地坑中(如上图)。把接地极放在钢模中央,使它们处于垂直位置。钢模外面用细土回填,调制好降阻剂,倒入钢模与接地极之间,然后用起重机向上拉出钢模,再浇水夯实。

三、测量

1、 降电阻剂回填夯实后,即可测试电阻值,随着时间的推移,土质沉实后,电阻值还会有下降的趋势。
2、 不得与水平接地体平行进行测量,而应与其垂直引出测量线和打测量接地极。应尽量避开河流、地下金属管道、高压输电线路等导体和磁场,无法避开时,要与其相垂直引出测量线。
3、 对土质极坏(如全是石头的土壤)或无法打足接地体的极端狭窄的工地,还有测量路径电阻值极大时,应降低对接地电阻合格值的要求。必要时亦可考虑在测量辅助极处亦打深孔并灌入降电阻剂,以便测量结果更反映真值。
ESD接地电阻测试仪:

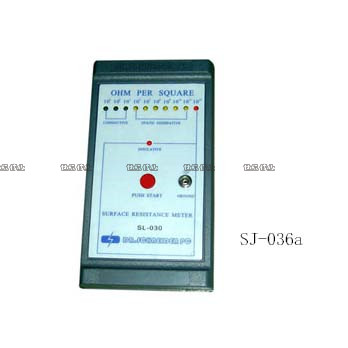

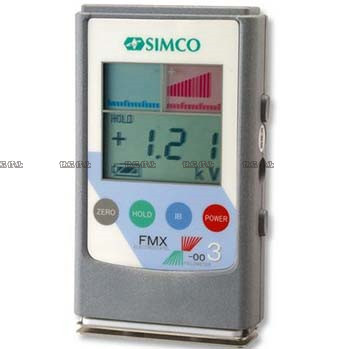

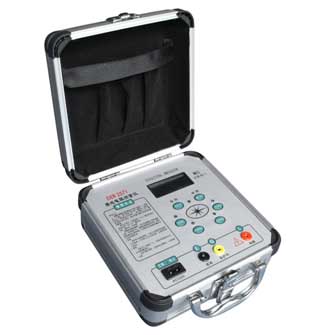

接地电阻测试仪 静电场测试仪 表面电阻测试仪
防静电工程测试仪 防静电工程测试仪 防静电工程测试仪


ESD接地工程案例图:

静电接地工程 ESD接地工程 防静电接地工程 防静电接地工程
厂房外部防静电底线埋设
厂房外部防静电底线埋设
防静电接地模块焊接
厂房外部防静电底线埋设

防静电接地工程 静电接地工程 防静电工程,ESD接地工程 静电接地工程
厂房外部防静电底线埋设
厂房内部防静电线路
厂房内部防静电线路
防静电接地箱

防静电工程,ESD接地工程 防静电接地桩及观测井 防静电接地室内走线 静电接地系统室内端子箱
ESD接地模块
防静电接地桩及观测井
防静电接地室内接线

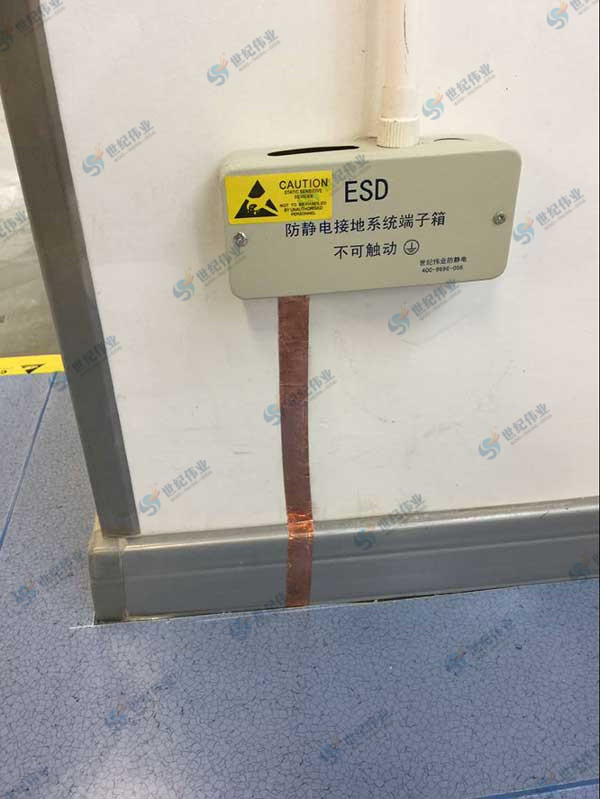

静电接地系统室内端子箱


点击查看更多案例图...

工厂厂房外部静电地线的埋设说明:
防静电接地工程    (1)厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位。另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外。
防静电接地工程  (2)埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深1.5m以上坑,将2m以上铜包钢垂直接地极(见图1)打入坑内(铜包钢属于新型复合材料,其材料内部是钢芯,外部是铜,兼有纯铜接地材料良好的导电性(集肤效应),耐腐蚀性和钢材料的硬度,拉力与韧性,同时具有成本比纯铜接地材料低廉等优势),垂直接地极之间加入降阻模块(见图2)已达到和地面的充分接触,再用70㎡绞线将这三处焊接在一起(见图3),用16m㎡绝缘铜芯线焊上引入室内为干线。
防静电接地工程  (3)坑内施以适量降阻剂,以增加土壤导电性,填埋后用接地电阻测试仪(见图4)测量,接地电阻应<1Ω,且每年至少测试一次。
ESD接地工程资料下载

静电接地报警系统

静电接地报警系统是一种全新技术,不仅有静电接地监测报警功能,能为设备接地提供有效保障;还设置有人体静电消除模块及人体消除静电警示标牌,能安全有效地消除人体静电,规避人体静电放电的安全隐患。

静电接地报警系统包括人体静电消除模块、接地监测报警模块、警示牌、接地装置、设备连接器和设备等。了解更多

接地报警器:
静电接地报警 静电接地报警器 静电接地报警系统

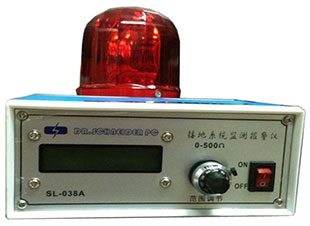

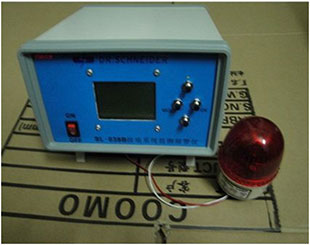

SL-038A SL-038B SL-038C
