ESD接地工程案例:

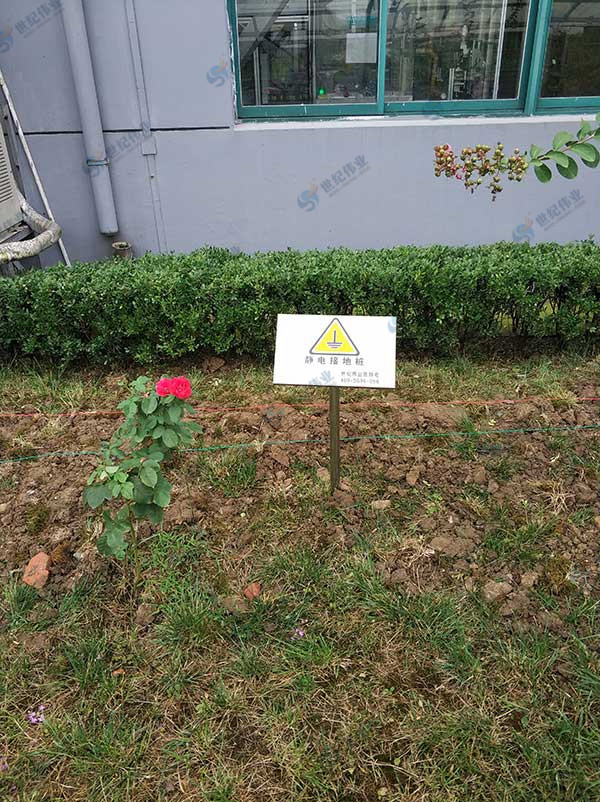

防静电接地工程案例图
静电接地系统室内端子箱


工厂厂房外部防静电地线的埋设说明:
   (1)厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.
  (2)埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深1.5m以上坑,将2m以上铜包钢垂直接地极(见图1)打入坑内(铜包钢属于新型复合材料,其材料内部是钢芯,外部是铜,兼有纯铜接地材料良好的导电性(集肤效应),耐腐蚀性和钢材料的硬度,拉力与韧性,同时具有成本比纯铜接地材料低廉等优势),垂直接地极之间加入降阻模块(见图2)已达到和地面的充分接触,再用70㎡绞线将这三处焊接在一起(见图3),用16m㎡绝缘铜芯线焊上引入室内为干线.
  (3)坑内施以适量降阻剂,以增加土壤导电性,填埋后用接地电阻测试仪(见图4)测量,接地电阻应<1Ω.且每年至少测试一次。
